蝕刻加工中連接點的作用

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-09-19 10:53:23【大中小】

蝕刻加工中有一類加工叫無連接點蝕刻加工，那么相對的就會存在有連接點的設計，那么蝕刻加工連接點的作用是什么呢？今天專注蝕刻加工13年的廠家—鑫海森就為大家講解一下。

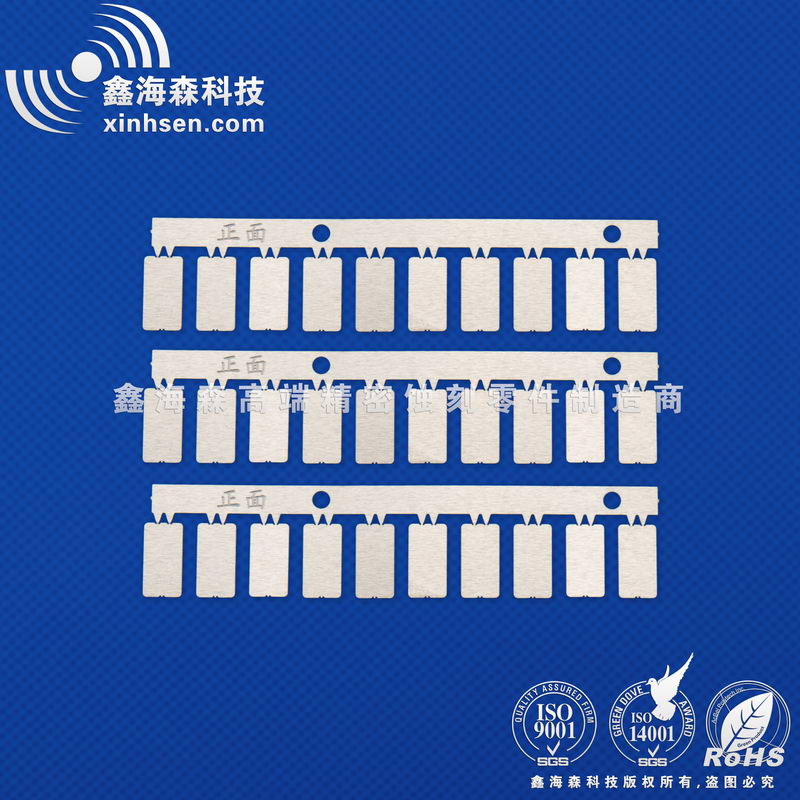

蝕刻加工連接點展示

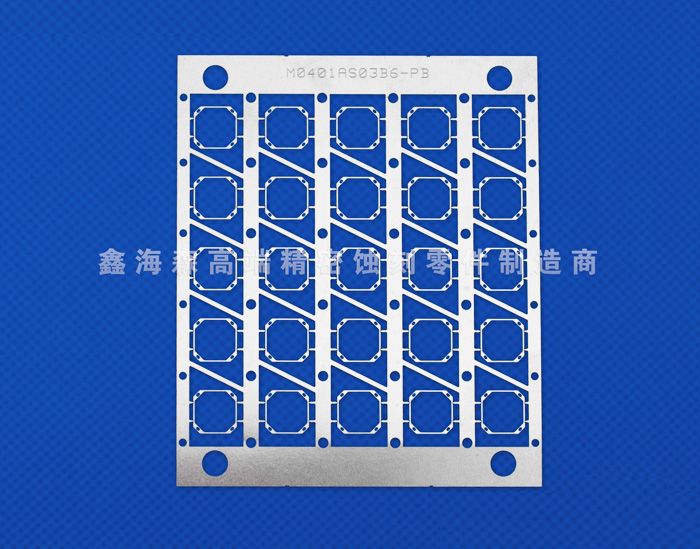

不銹鋼產品蝕刻連接點

蝕刻加工的產品一般是在一塊金屬板上進行加工，一張金屬板上會有很多零件排列在上面，因此為了在蝕刻過程中零件的連接，所以蝕刻中會設計連接點，以防小零件掉落機械中。

蝕刻加工的連接點因材料厚薄，產品設計等因素會有不同的大小，一般應設計成小于0.5mm寬大小。設計時可以對連接點部份的鋼片進行半蝕刻，以減少產品和鋼片之間的連接力度，以利于拆解。凸出式連接點會形成一個極小的毛剌，需要后期進行打磨或研磨，內凹式連接點，一般會形成一個小缺口。缺口寬度一般小于1mm寬。深度約在0.5mm。缺口式連接點設計一般針對精密零件蝕刻加工，以功能件為主。

蝕刻加工中連接點的作用就為大家介紹到這里，一般蝕刻加工的連接點設計好并不會影響產品的使用。若您需要蝕刻加工歡迎聯系鑫海森，鑫海森是一家專注蝕刻加工13年的廠家。網址：m.tsaiye.com.cn QQ:2034674348。
